На просторах Сети единого мнения по поводу того, как именно подбирать лампы в пары, я не нашел. Ясно, что само по себе количество параметров выходных ламп так велико, что пытаться подобрать пару по хотя бы половине из них – не реально. Да и не нужно. Даже если бы был в наличии характериограф. Но и опираться только на одну точку – одинаковый анодный ток при заданном Uc, как это часто советуют на форумах, наверное, тоже недостаточно. Поэтому за основу подбора в пары я взял снятие выходных характеристик. К минусам такого метода отнес бы большое количество потраченного времени. К плюсам - наглядность и довольно высокая точность подбора.

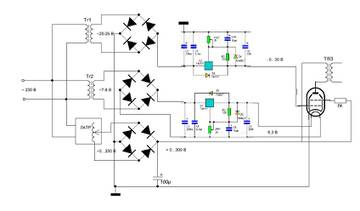

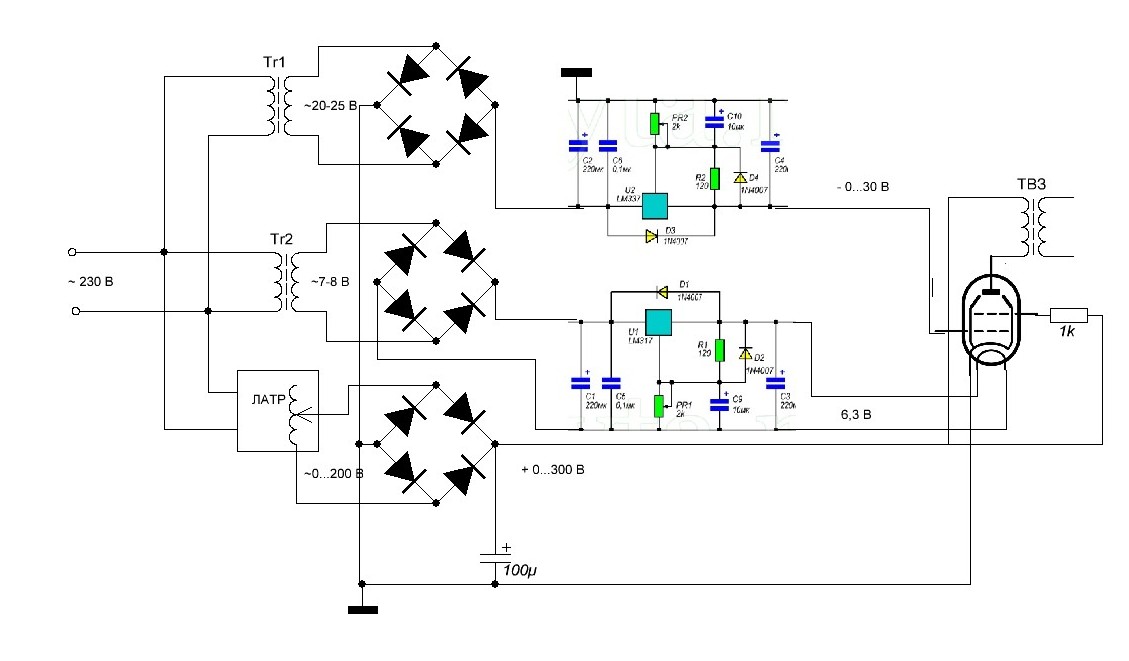

Установка содержит три источника питания:
1) стабилизированное накальное (ТН60-выпрямитель-регулируемый стабилизатор на LM317, ток до 1,5А)
2) стабилизированное напряжение смещения(ТПП какой-то-выпрямитель-регулируемый стабилизатор на LM337, напряжение до -30 В)
3) регулируемое анодное (ЛАТР-выпрямитель по любой схеме)

Далее всё просто и монотонно. Сбрасываем анодное до низкого значения, ставим смещение порядка -30 В, увеличиваем Ua, наблюдаем рост Ia. Следим, чтобы не было долговременного превышения предельных параметров ламп. Затем меняем Uc на 1-2 В, повторяем измерения и т.д. Все измерения я заносил в Excel, после чего там же получил семейства графиков Ia = f(Ua), по внешнему виду которых наглядно видно, какие лампы образуют дуэты. А если повезет, то и квартеты. Теперь при макетировании и отстройке выходного каскады мы имеем дело с более-менее похожими экземплярами. Данную методику применял дважды: когда собирал РР на 6Ф3П и на 6П13С. При работе с 6П13С выяснилось, что установка с некоторыми экземплярами ламп склонна к возбуждению. Замена проводов на максимально короткие решила проблему.

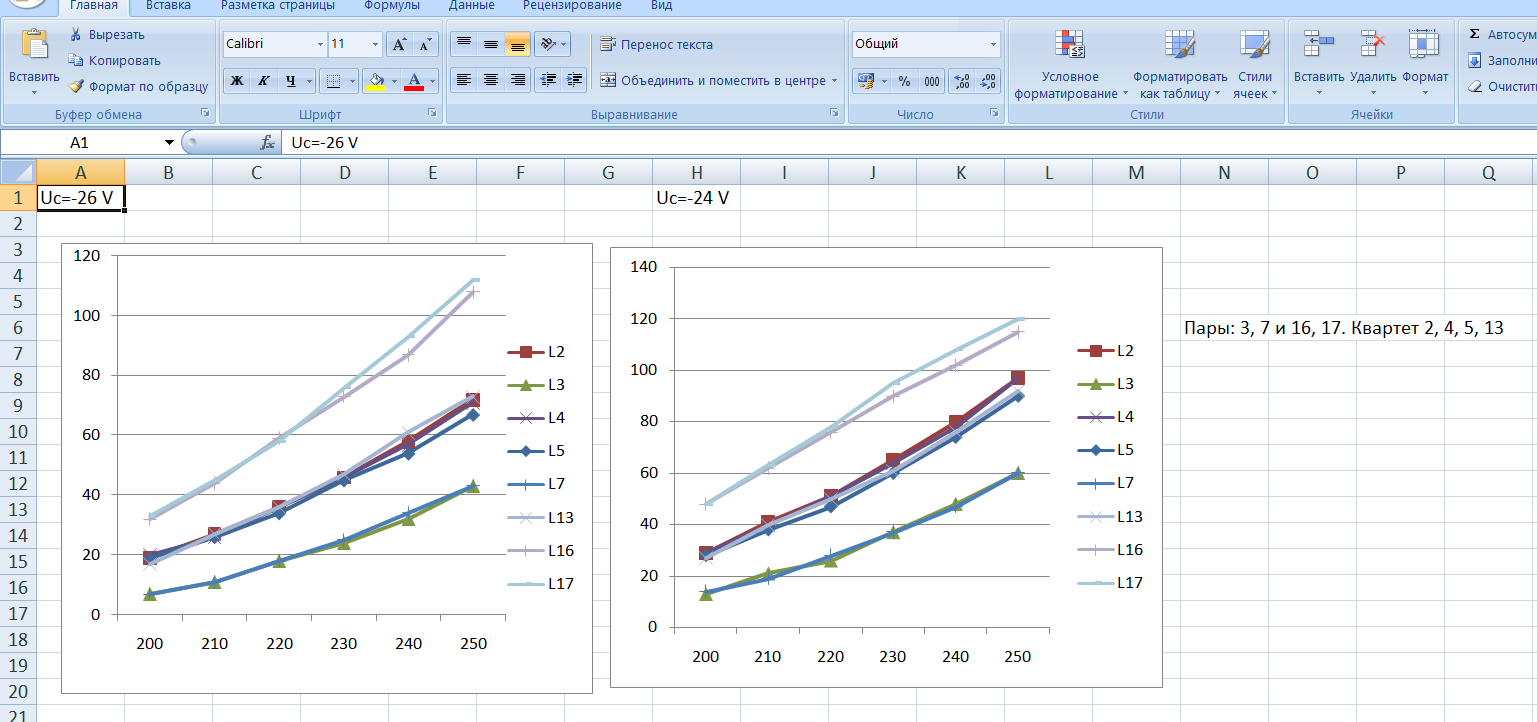

Ну и результаты, которые я получил, подбирая лампы 6П13С. Для краткости из семейства, которое я снимал при восьми разных Uc, показываю графики только при двух разных смещениях. Но принцип понятен и так. По горизонтали Ua (В), по вертикали Ia (мА).
